Ce superbe boîtier d'electronique embarquée moderne est un Omega Sensor Sytem. Il fut fabriqué par Marconi Canada en 1993. Vous me croirez ou non, je l'ai payé un euro !!! C'est l'un des nombreux systèmes que l'on peut trouver dans les soutes à équipements des avions de ligne...

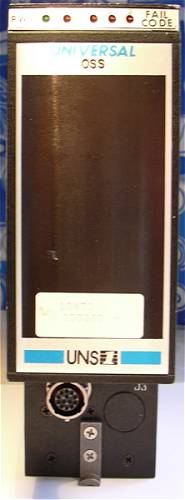

Vue de face, on a des leds de diagnostic, en bas l'équerre de fixation.

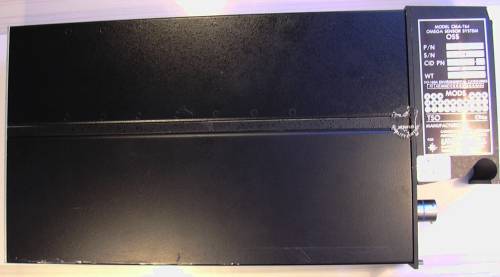

Vue de coté, le module est assez profond... la partie avant sert de poignée d'extraction.

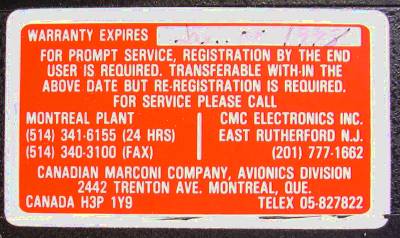

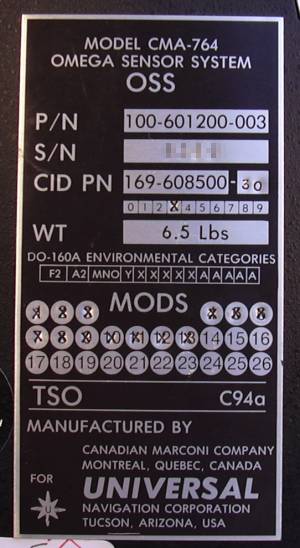

La plaquette signalétique.

La garantie expire en 1998...

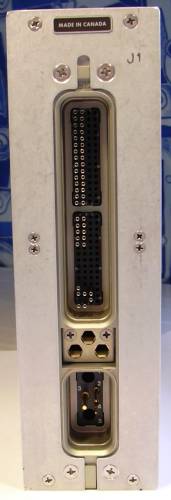

A l'arrière, un énorme connecteur Souriau.

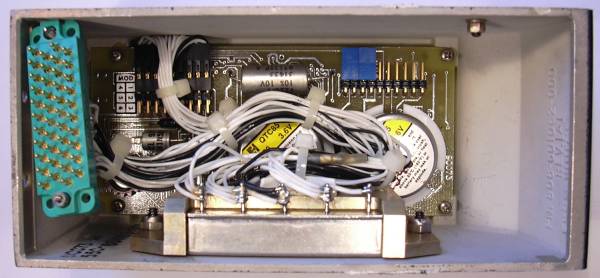

La poignée est en métal de fonderie, et abrite une carte avec des piles de sauvegarde mémoire, entre autres...

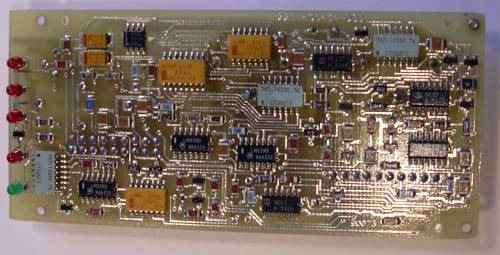

L'autre coté de la carte, qui utilise une technologie CMS classique... on retrouve ici les leds de diagnostic.

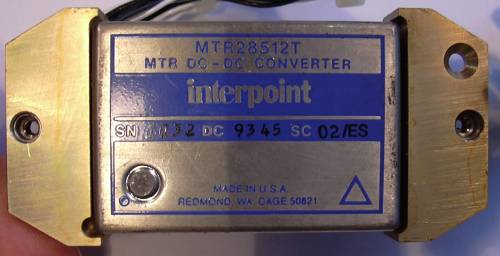

Il y a aussi ce convertisseur DC-DC, qui doit à lui seul coûter quelques centaines de dollars...

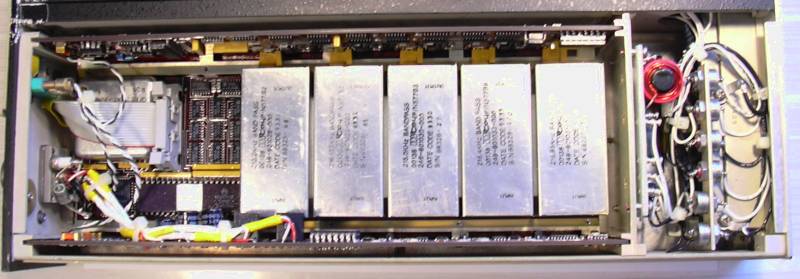

La partie inférieure du coffret contient une electronique mixte analogique-numérique, avec à la fois plein de circuits cms numériques et ces filtres sélectifs. Enfin je crois... à droite le filtrage d'alimentation.

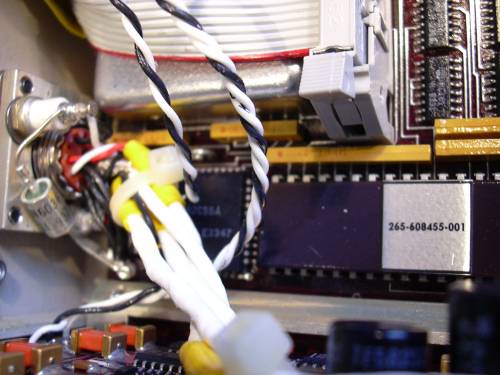

Un gros plan allez zou :-)

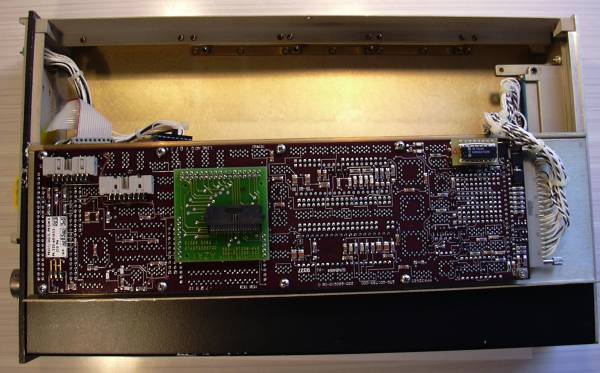

L'autre partie est occupée par cette carte assez fort chargée...

en gros circuits intégrés.

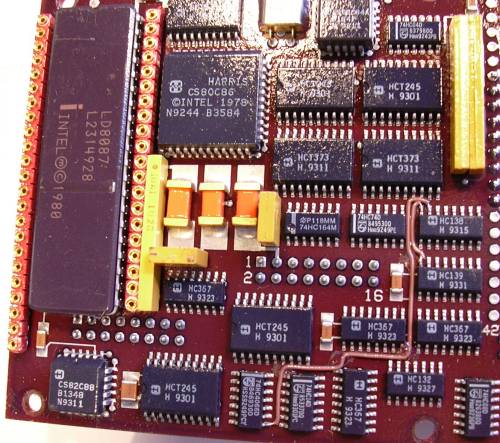

Pas mal de ces circuits sont signés par Harris, le fabricant américain de matos radiocom militaire hors de prix.




 Décembre 2003 * Sylvain Meynier
