Toujours en provenance de mon rack radio, le boîtier PP-01, qui semble contenir le transceiver en lui-même. Hélas ce boîtier a été un peu modifié par un radio-amateur qui a dû tenter de le faire fonctionner... la partie "puissance" a eu sa façade percée afin de laisser passer des câbles d'alimentation, et quelques composants ont été retirés. Toujours est-il que ce coffret reste une belle pièce avec des éléments remarquables.

Alors la partie supérieure est un amplificateur d'émission, facilement amovible pour des raisons de maintenabilité.
En bas, des points test des des potars multitours derrière la plaquette coulissante.

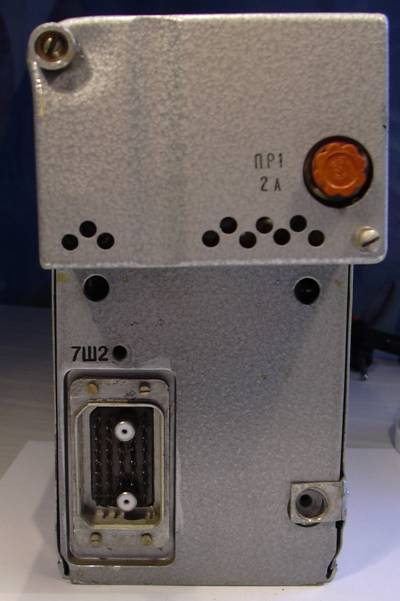

A l'arrière, un capot protège des circuits relatifs à l'alimentation.
Remarquez les coaxiaux sur le connecteur.

Ici aussi, une pancarte rappelle l'affectation des points test.
Remarquez l'alimentation 6,3 volts symétrique... Y aurait-il des tubes ???

Ce coffret est si profond qu'il ne tient pas sur la photo ;-)

Oh oh, il y a des jolies choses là...

Zoom sur les choses. Le bloc de gauche contient sans doute des cavités ou des condentateurs à air...

Le contenu de la boîte blindée visible plus haut.
Des suites de filtres RLC et des transistors.

L'autre face. Vous remarquerez la façon dont les gaines entourant les condos sont entaillées au milieu...
Probablement pour laisser les indications lisibles ?

Encore des condos oranges marqués à la main.
Remarquez aussi le condo tubulaire bleu à gauche et la résistance verte.

L'autre coté du coffret. L'arrière du connecteur est visible en bas.
Sinon toute cette partie est remplie de cartes imprimées, détaillées ci- dessous:

Bon sur cette carte rien de spécial. Quoique...

Une forme de transistor complètement inédite !!!
En plus tout est bien visible ici, logo, référence, date.

Sur cette carte, on retrouve un pavé brun, comme il y en a tant dans le W-01. Et...

C'est quoi ça ???
Probablement un petit transfo ou une self, sans doute une fabrication spéciale.

Voyons maintenant la partie supérieure du coffret:


Ici, boarf, rien de formidable, juste des condos à isolateurs porcelaine, et une diode moulée...

De l'autre coté ça se corse ! Un moteur, un dispositif mécanique, et deux cylindres rouges...
J'ai dans un premier temps pensé à des extincteurs ou des batons de dynamite, mais apparemment ce n'est pas ça :O)

Gros plan sur le moteur, il a un superbe logo.

Le mécanisme. Je pense que tout cela sert à déplacer des condensateurs à air (ou à vide), ou des ferrites, logés dans les cylindres.
Mais la base de ces cylindes est démontable, si je regardais ?

Yipieeee ! Les voilà nos tubes ! De rares GI-35 à boîtier céramique-métal...
Une grande première dans ma collection !
