Ceci est le rack qui acceuille mes deux modules de la radio SO-63, le PP-01 et le W-01. Il est constitué de pièces d'alu rivetées ou visées, et monté sur amortisseurs.

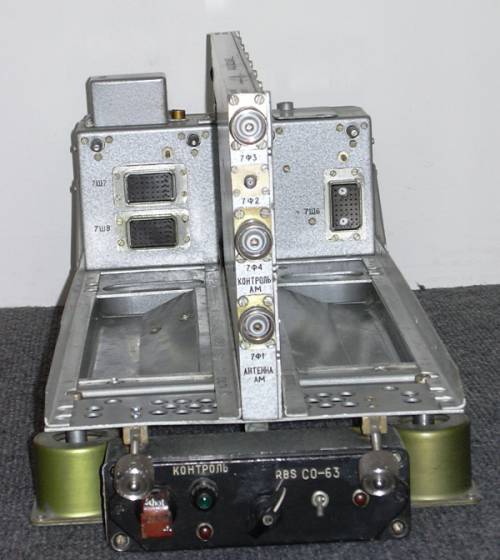

Voici le rack, modules extraits. Le petit boîtier fixé en desssous est normalement une commande du cockpit, ce qui laisse pense que ce rack a fait l'objet de quelques modifications, mais de qualité professionnelle.
La grande boîte plate contient des conduites d'ondes, qui débouchent sur un certain nombre de connecteurs.
Un ventilateur amène de l'air dans les passages sous les modules.

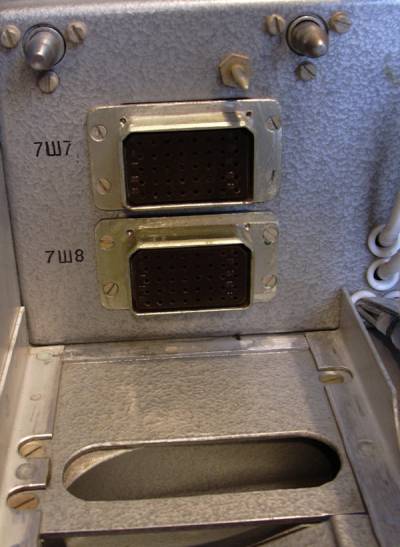

Voici les connecteurs pour le W-01.

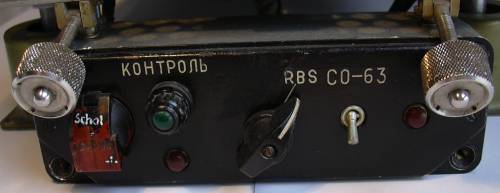

Ce petit boîtier a lui-même été modifié. Avez-vous déjà vu un commutateur a une seule position ? ;-)

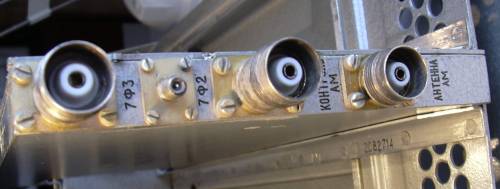

Gros plans sur les contacts HF.

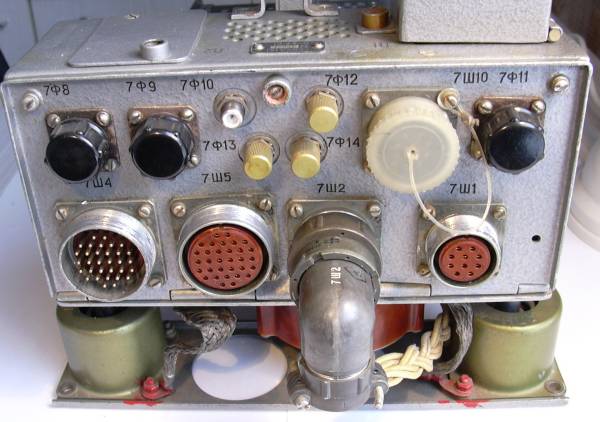

L'arrière du rack, et ses nombreux connecteurs. La prise est raccordée au petit boîtier de commande, via un câble passant en dessous du rack.

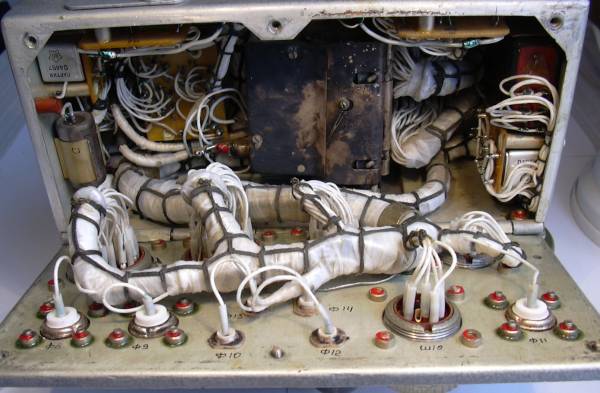

Une fois le panneau basculé, nous découvrons les faisceaux de câbles téflonés... et maintenus serrés par une ficelle qui une facheuse tendance à attraper des petites moisissures :-(
Le blindage en métal argenté noirci contient le moteur du ventilo et son anti-parasitage.

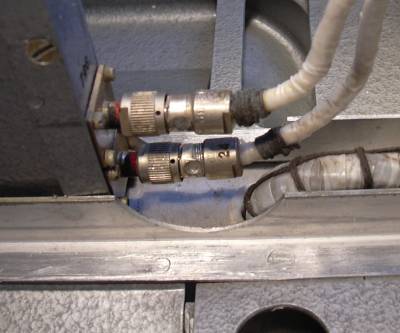

Deux cables blindés branchés sur le module central.
Ces petites prises doivent être assez difficiles à câbler, il faut souder l'âme grace au petit trou sur le coté.

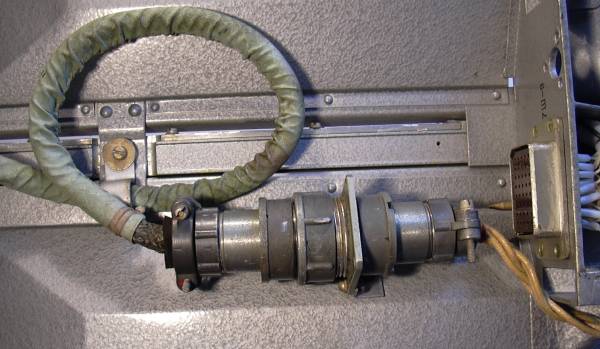

Le câble passant sous l'ensemble, avec un connecteur de repiquage.
Remarquez la prise de droite, il semblerait qu'à l'origine la partie inférieure du rack acceuillait un autre module enfichable...

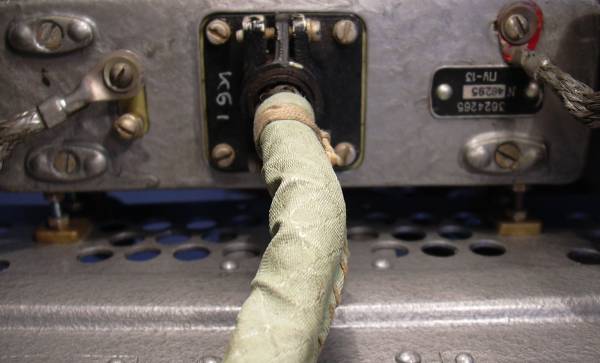

L'arrière du boîtier de commande. Remarquez la toile verte autour des fils.

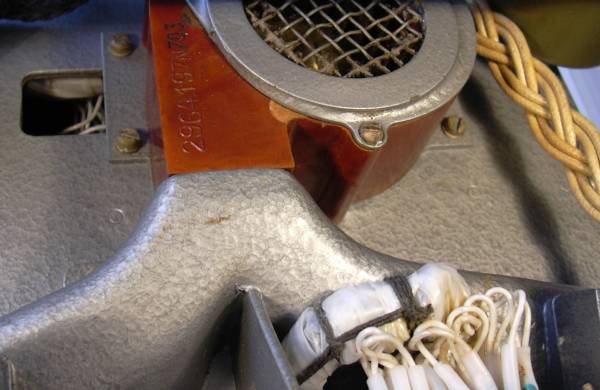

Le corps du ventilateur à aubes radiales, et la conduite d'air.

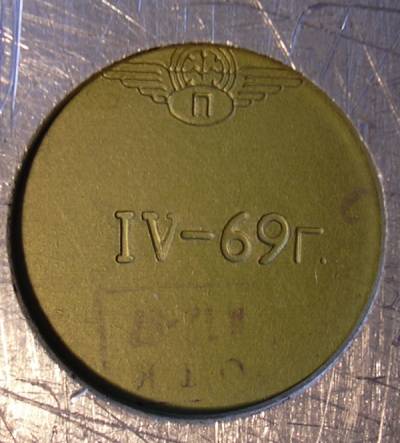

Pour finir, le dessous très bien conservé de l'un des patins anti-vibratiles, avec date et logo...

 15 octobre 2004 * Sylvain Meynier
