Voici le boitier "W-01" qui fait partie d'un rack radio. Je dirais qu'il doit s'agir d'un synthétiseur de fréquences ou d'un tuner à commande numérique... mais bon je peux me tromper... J'ai remarqué sur ces matériels une nouveauté: en plus des désignations avec lettres et chiffres, il y a sur les ensembles et les sous-ensembles des références à 7 chiffres, du genre 2.082.775. Ce qui laisse pas mal de combinaisons... et les plus petits sous-ensembles comportent leur numéro de série... sinon le coffret fait dans les 50 cm de profondeur, et fut fabriqué vers 1969.

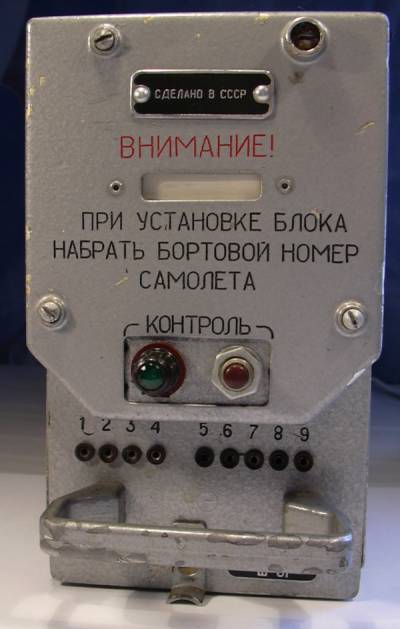

En façade, nous avons une trappe d'accès, un voyant de test, des points test.
Notez la petite fenêtre blanche, qui doit servir à indiquer la fréquence de travail pré-réglée à l'aide...

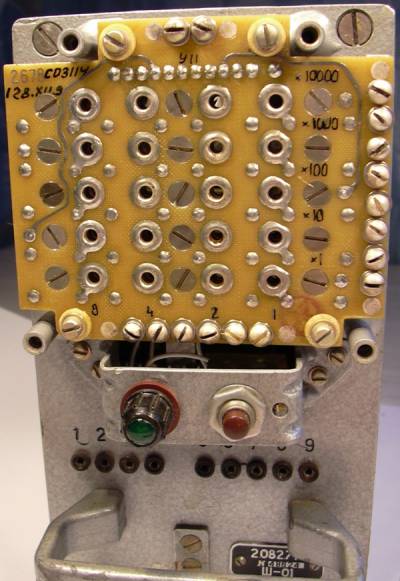

Des vis d'encodage se trouvant derrière !
Eh oui c'est du binaire, ou plus exactement des puissances de 2 à la verticale, des puissances de 10 à l'horizontale...
Pour le moment aucune fréquence n'est réglée, toutes les vis sont en position de stockage.

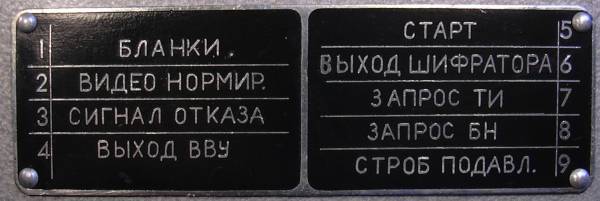

Voici un mémento des points test placardé sur le coté.

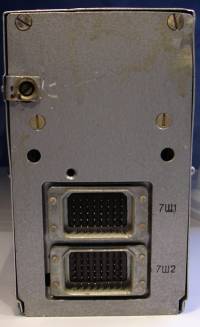

A l'arrière du coffret, pas grand chose à signaler.

Boudiou ! J'ai cru m'évanouir quand j'ai ouvert pour la première fois...

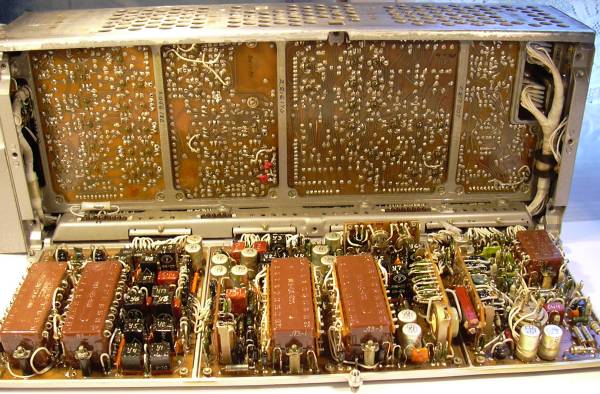

Il y a donc des cartes montées sur charnières, plus une série de cartes au milieu du boitier.
Comme vous le voyez il y a du monde, vous verrons cela en détail un peu plus bas.

L'autre coté n'est pas en reste.
Un premier coup d'oeil permet donc de remarquer un certain nombre de petits modules noirs, argentés ou ambrés...

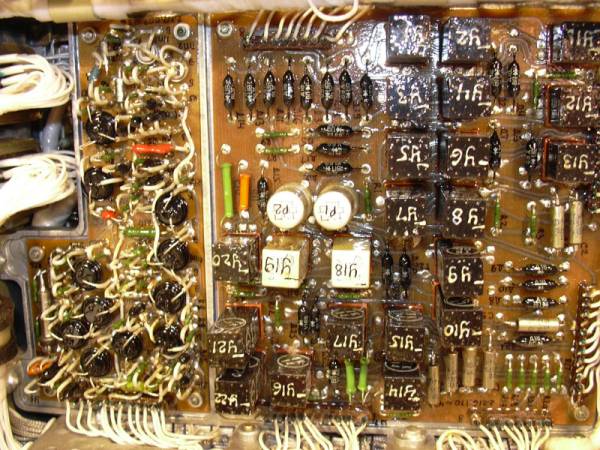

Il y a en a partout, de ces petits modules noirs, de hauteur variable, également rencontrés dans mon boitier RSBN-6.
Je pense qu'il s'agit de réseaux de transistors, ancêtres des circuits intégrés.
Il y a aussi de jolis petits pavés marrons (à droite) je pense que ce sont de petits transfos,
et des modules marrons plats plus ou moins allongés (à gauche).
Concernant la nature de ces boites plates, je dirais qu'il s'agit soit de transfos,
(ou des composants selfiques genre lignes à retard), soit de circuits hybrides...
J'attends de pouvoir en sacrifier un pour confirmer.

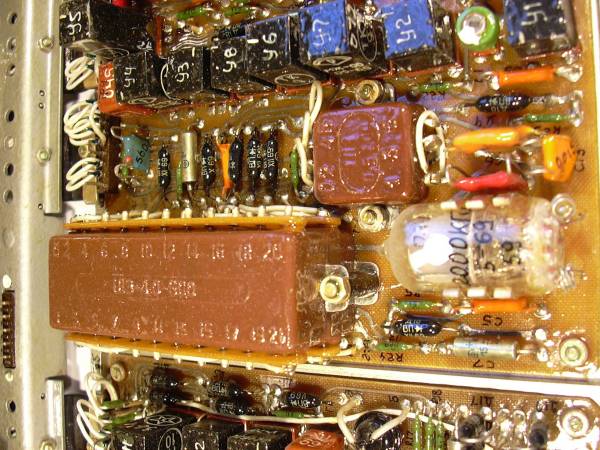

Remarquez ici le quartz à vide, ce n'est pas trop répandu ça.

Il y a également quelques spécimens, comme ces espèces de condos en enrobage style chewing-gum vert.

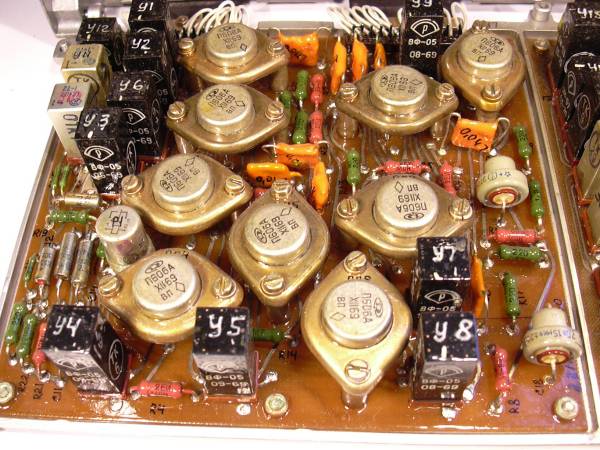

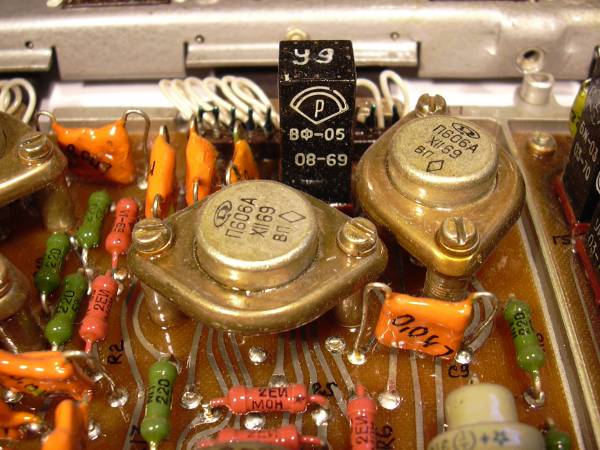

Ah ici pas mal de transistors de puissance... et ces intéressants condos oranges marqués à la main !

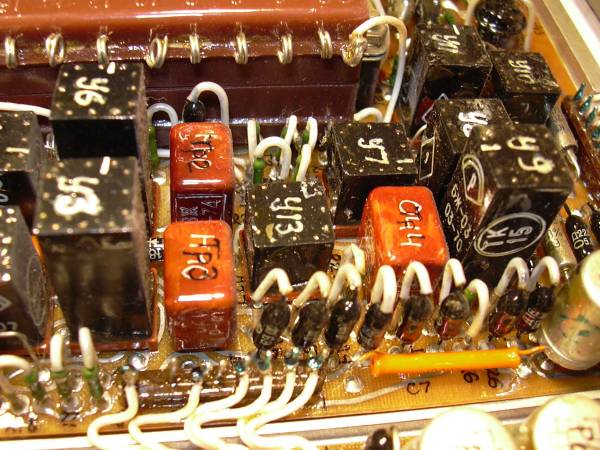

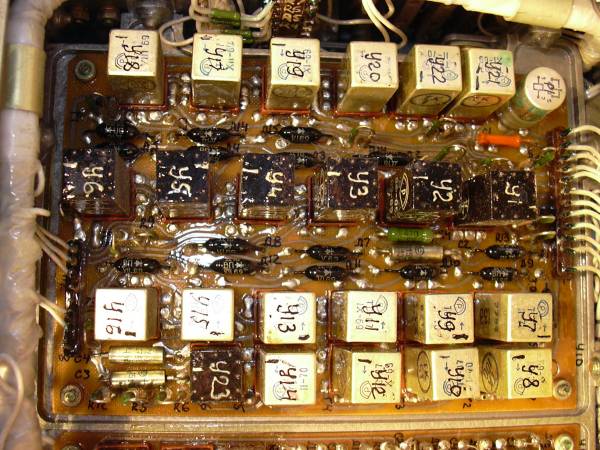

Les pavés en métal sont de la même nature que ceux en résine noire dirait-on...

D'ailleurs ils portent les mêmes repères (Yxx) et le même logo (P dans un éventail...)

Allez, un gros plan, avec les éléments cités plus haut.

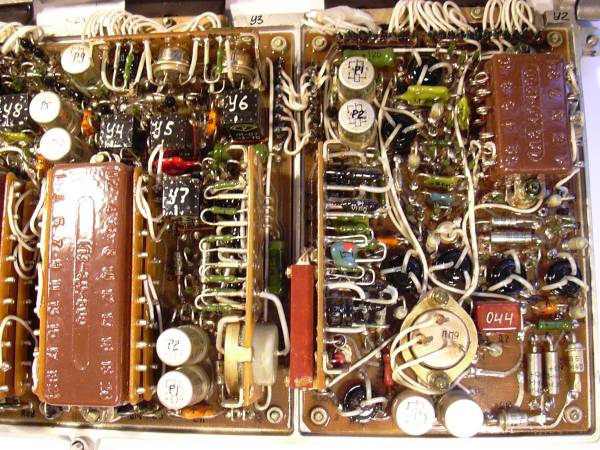

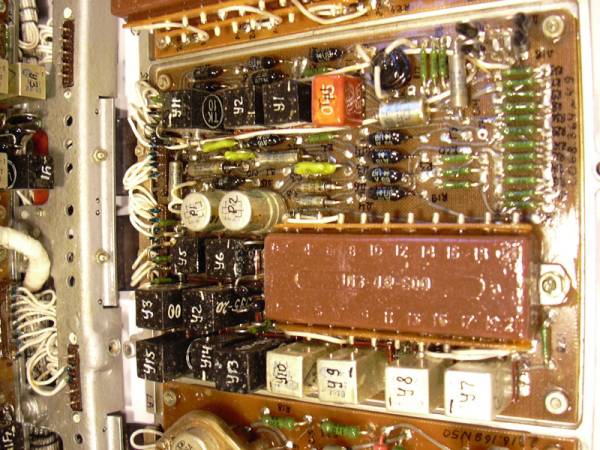

De ce coté l'on a eu recours à des cartes filles, pour placer encore plus de composants...
Certes "Qui pleut le plus peut le moins", mais pour l'assemblage et la maintenance ce devait être un cauchemard...

J'aime beaucoup la couleur ambrée de ces petits pavés...
A l'arrière plan, remarquez les raccordements des boites marrons, constitués d'un fil de métal enroulé.
Beaucoup de travail pour peu de chose, la plupart de ces contacts étant laissés libres...

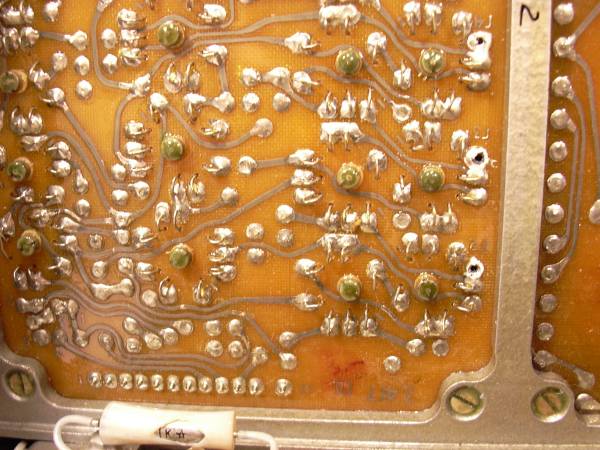

Le dessous des modules noirs: écrou central de fixation et électrodes recourbées et soudées.

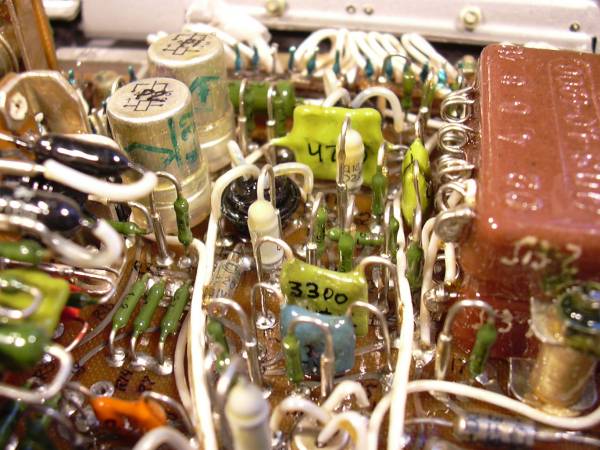

Un gros plan sur les condensateurs en chewing-gum pour finir.
Les diodes peintes en blanc sont également nouvelles pour moi.

 Mars 2004 * Sylvain Meynier
