J'aurais bien voulu conserver ce Nikon très compact et design pour mon usage personnel, mais hélas il est vraiment en piteux état, tout l'extérieur est très usé, y compris l'écran plein de griffes, et plusieurs broches écrasées sur le connecteur CF semblent avoir provoqué des courts-circuits et bousillé la carte mère... en plus de ça je n'ai pas l'accu et son chargeur spécial en ma possession. La principale caractéristique de cet appareil, c'est la partie objectif qui pivote et se replie dans l'appareil.

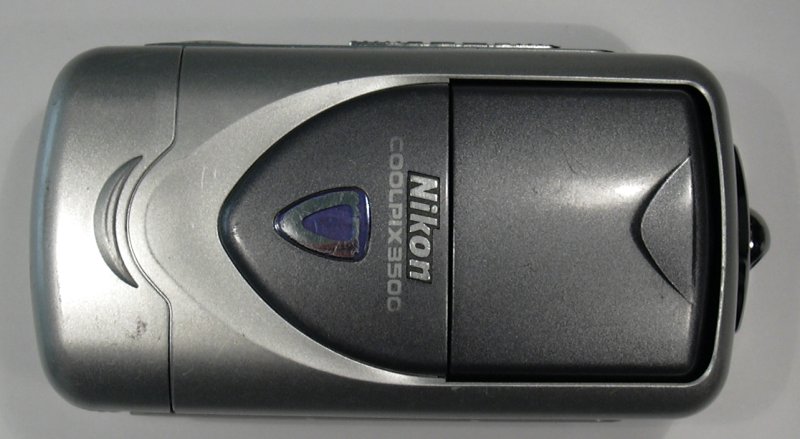

Vue de face optique repliée

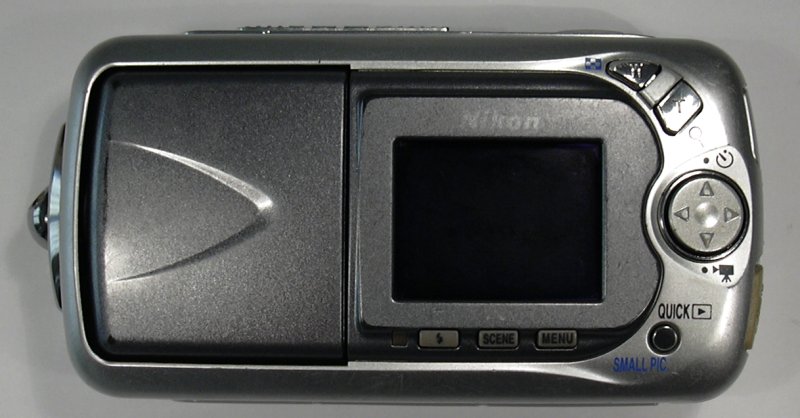

Vue de l'arrière

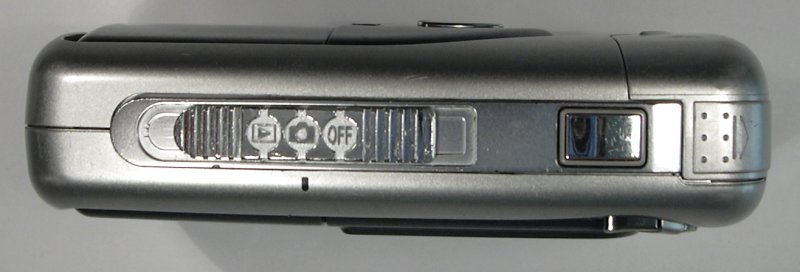

Au dessus, déclencheur et interrupteur principal

En dessous, cette plaque maintient les couvercles avant et arrière.

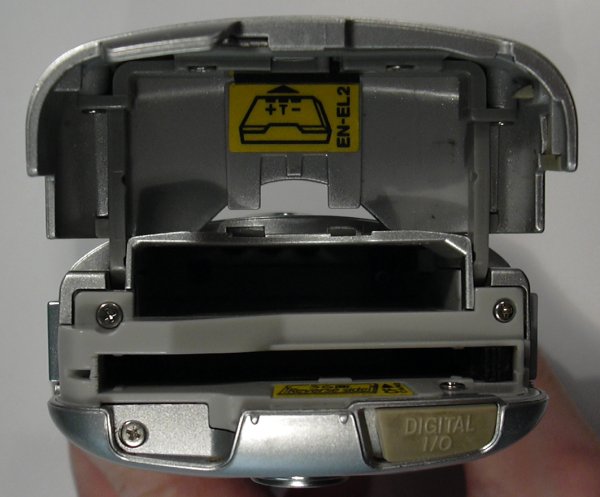

Le logement accu et compact flash.

L'objectif déplié, il est doté d'une vitre de protection, qui doit faire aussi office de filtre UV.


Alors pour le démontage, j'ai eu un peu de mal à ouvrir le boitier, il y a sur le dessus des clips assez difficiles à dégager.

1- Déposer les 2 vis de l'attache de dragonne et l'enlever (attache en métal massif)
2- Déposer les 5 vis de la plaquette inférieure et retirer celle ci.
3- Déposer les 2 vis se trouvant dans le logement CF/accu + une tout au fond du logement (la porte de ce logement semble très fragile et ne ferme pas bien, soit dit en passant). Déposer la face avant, en la déclipsant le long du bandeau de commandes. Débrancher les 2 connecteurs (alim et plaque témoin retardateur)

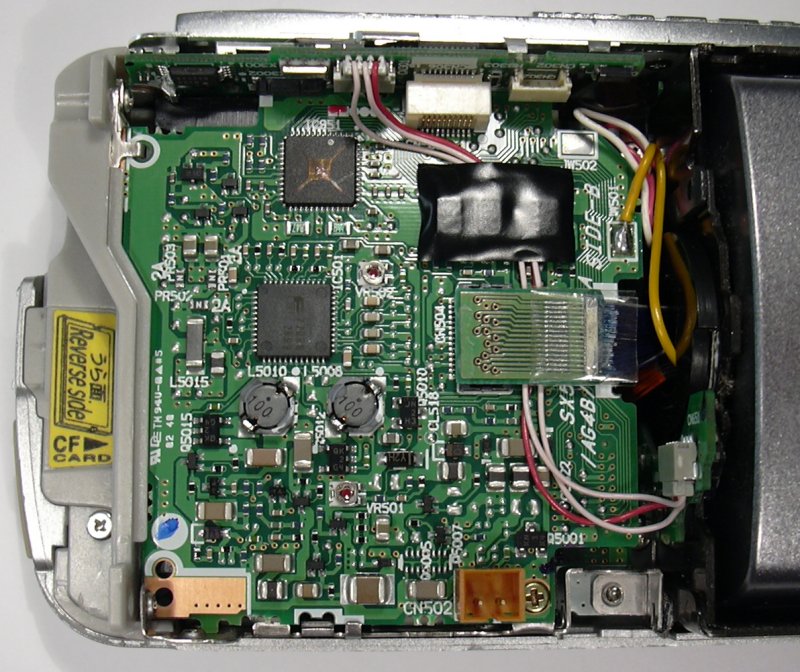

Prepière vue de l'intérieur, avec ici la carte convertisseur DC-DC.

Gros plan sur la carte, remarquez les fins fils bleus allant vers l'optique.


4- Déposer la face arrière, en enlevant les 2 vis dans le logement CF + 2 dans les coins de la carte imprimée, plus ou moins cachées derrière des fils). Défaire les onnections clavier, backlight et LCD.

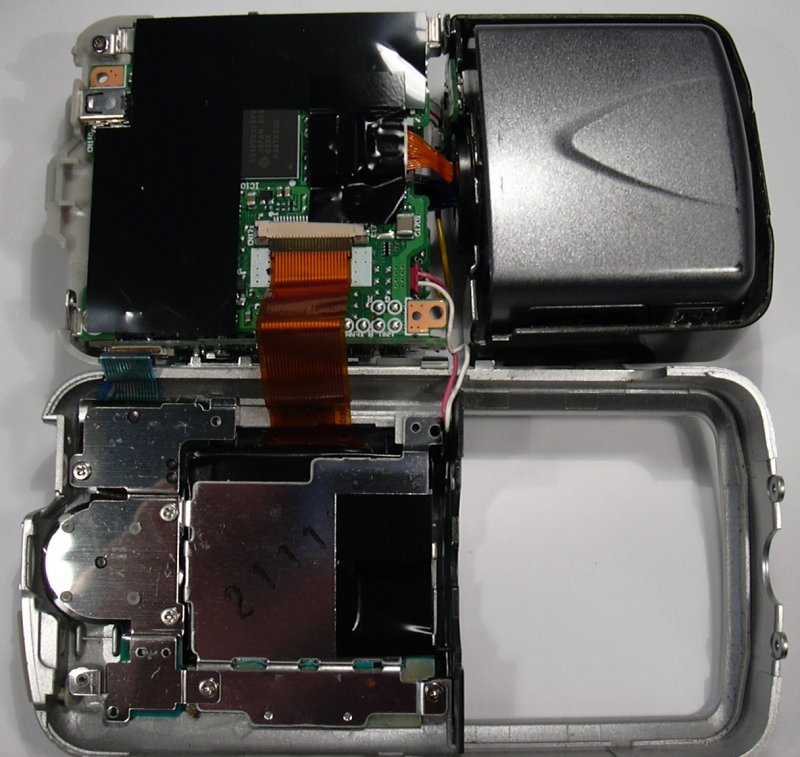

L'arrière de l'écran, et la carte logique isolée par un film plastique.

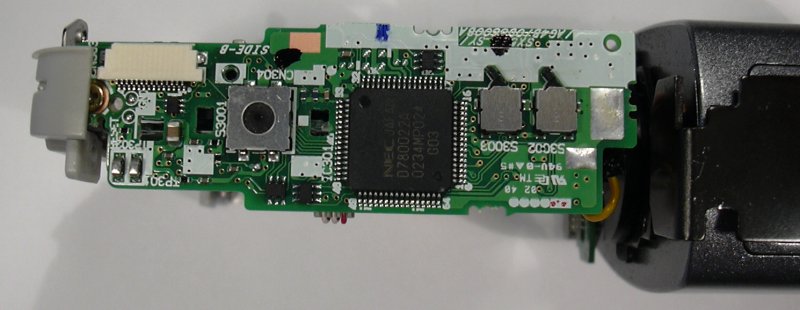

A gauche le déclencheur, à droite les boutons marche-arret.

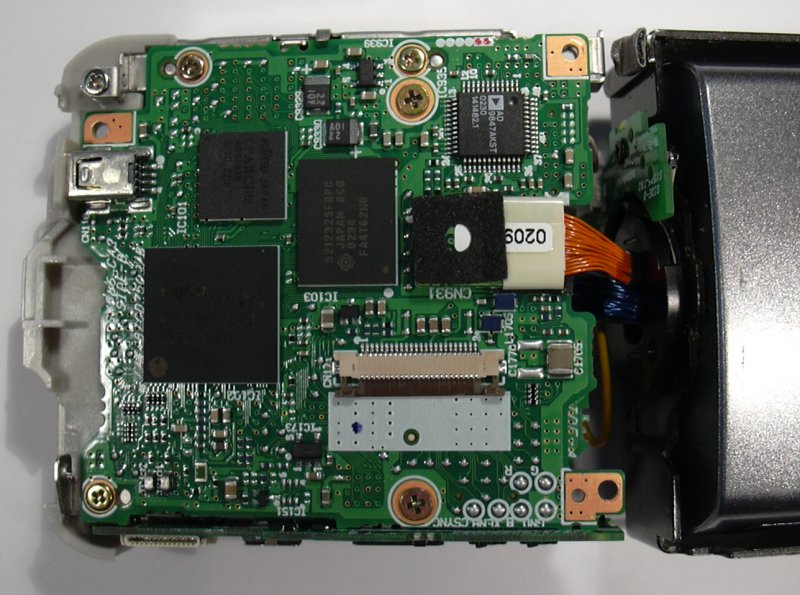

Boitiers BGA de la carte mère.

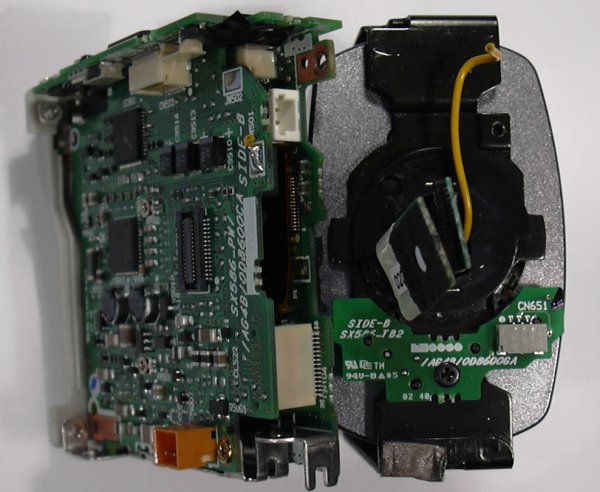

5- Déconnecter la partie objectif pour la séparer (2 connecteurs carte à carte, 1 fil et un connecteur (detecteur position objectif)

Voici les connecteurs carte à carte de la partie mobile.


Démontage du bloc electronique:

1- Déposer l'enjoliveur du logement CF en retirant 2 vis
2- Déposer le circuit du panneau de commande, 1 vis + 2 connecteurs carte à carte
3- Déposer les vis des structures, réparer les 2 cartes.
4- Déposer les 2 vis du guide CF pour le déposer.

Remarquez les plots tordus sur le connecteur Compact Flash, c'est un vrai problème avec ces cartes, qui n'existe pas sur les autres formats de cartes mémoires.

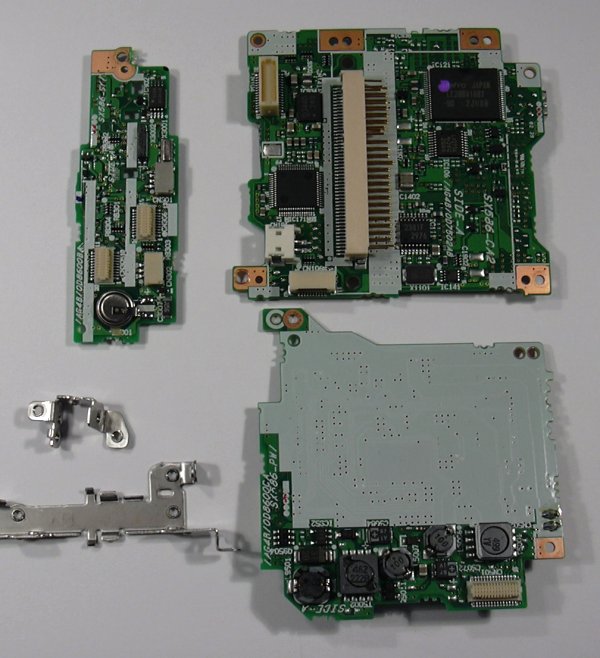

L'autre face des protagonistes.


Démontage de la face AV:

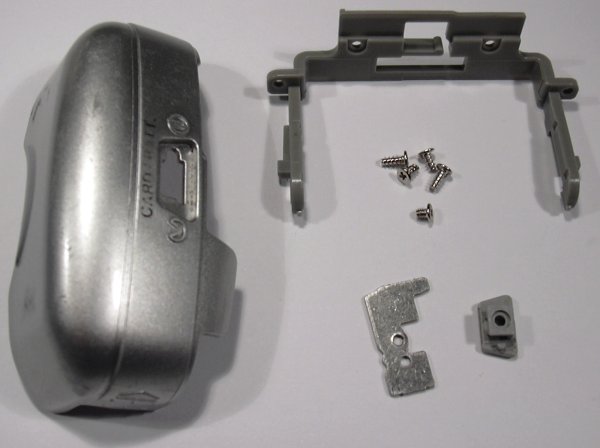

1- Déposer les 2 vis et le capot plastique. La porte est alors facile à déposer.

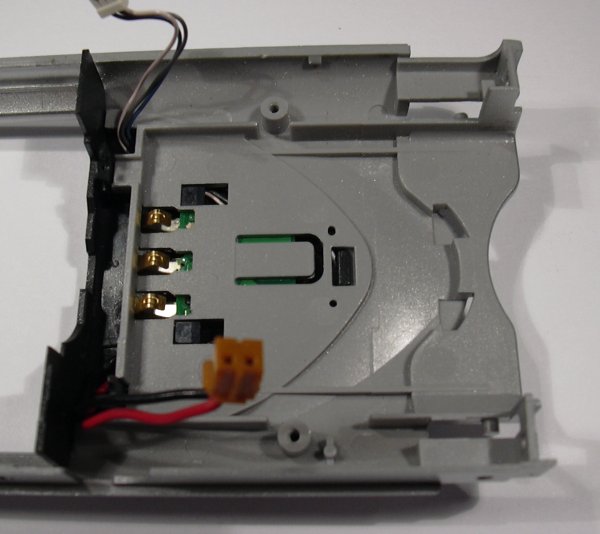

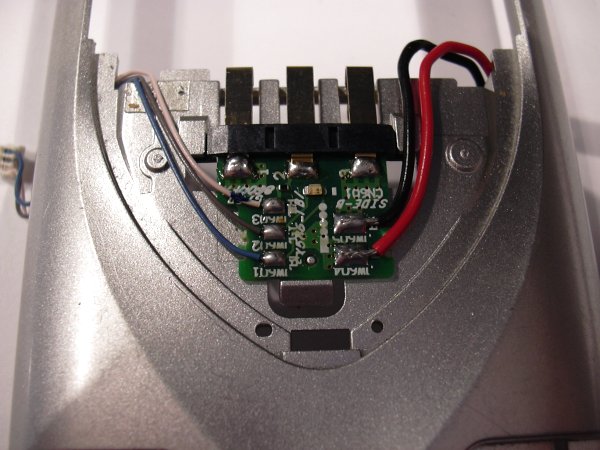

Les contacts de l'accu.


2- Déclipser le capot anthracite et le circuit (qui est aussi collé par du double face)

Et la minuscule led CMS du retardateur !


3- Sur la porte, enlever les 5 vis apparentes pour tout démonter.



Démontage de la face AR:

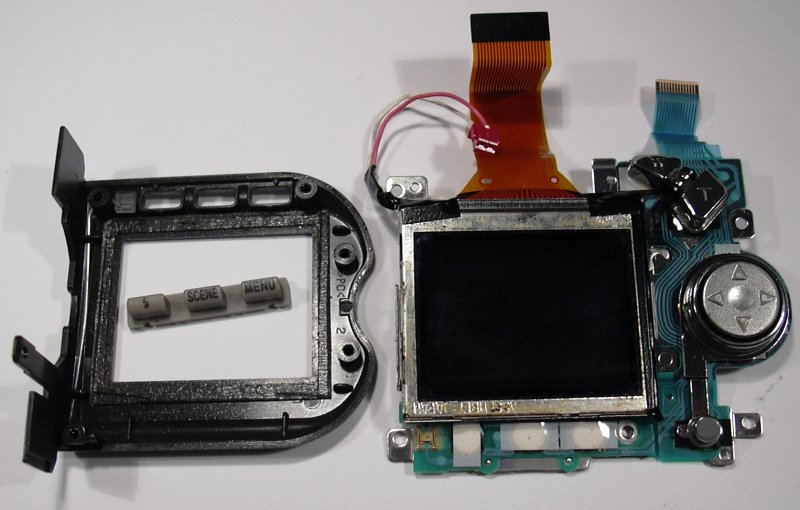

1- Déposer les 5 vis des blindages. pousser doucement l'écran vers l'intérieur pour extraire le tout. Le cadre de l'écran est également libéré.
2- Déclipser l'écran de son support métalique.

Après autopsie, il apparait que le backlight de l'écran est constitué de 4 leds blanches, et non pas d'un traditionnel tube fluo. C'est plus compact, pas besoin d'elevateur de tension, et aussi beaucoup moins gourmand en energie....


Démontage du module optique:

1- Déposer le circuit du capteur de position, 1 vis. De l'autre coté, déposer l'axe (1 vis).

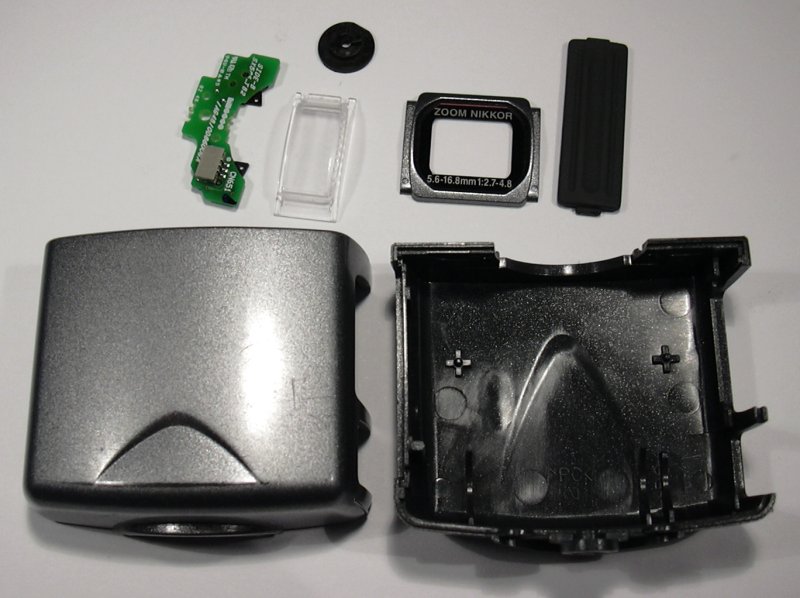

2- Déposer les 2 demi-coques en retirant les 6 vis a proximité des axes. Les filtres flash et objectifs se détachement à cette occasion.

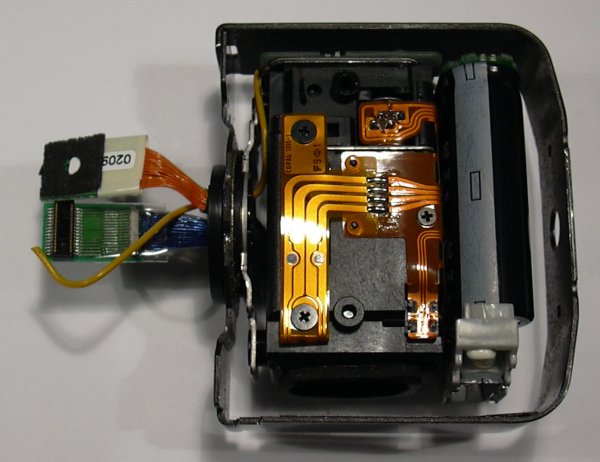

Les faisceaux de raccordement se transforment en circuits flexibles...

La nappe à 4 pistes alimente l'obturateur electro-magnétique (de marque Copal).


3- Débrancher les nappes, déposer les 2 vis noires pour désolidariser le fût de l'objectif et la structure mobile. Débrancher les nappes.

Gros plan sur les circuits CCD et flash, et les faisceaux.

Le capteur CCD 3 megapixels et le filtre IR.


4- Le CCD se dépose par 2 vis, le flash est simplement collé. Je ne détaillerai pas le démontage complet de l'objectif...


Le corps de l'objectif, avec le circuit souple raccordant moteurs, capteurs, et obturateur.





  Septembre 2006 * Sylvain Meynier
