1- Déposer les 2 modules électroniques blindés.

Le module de gauche abrite l'interface du tambour de lecture.

2- Déposer la première platine.

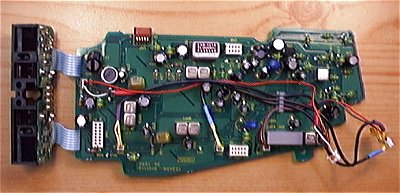

Cette carte a la forme du boîtier du camescope. A gauche, le bloc plastique contient les différents connecteurs pour la sortie des signaux A/V.

3- déposer la seconde platine après avoir déconnecté tous les fils et circuits souples.

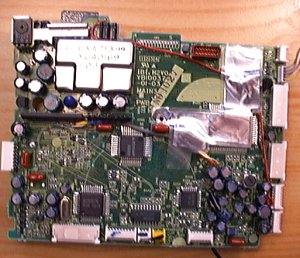

Voici donc la carte mère. Il semble que la quasi-totalité des circuits sont analogiques, il y a relativement peu de circuits intégrés digitaux dans cet appareil.

4- Observer la face inférieure du mécanisme. Un démontage plus poussé serait très fastidieux à détailler ici !

On voit ici les moteurs, celui qui entraîne la bande et le cabestant en haut au milieu, le petit moteur des servo-mécanisme en haut à droite, et plus bas le moteur du tambour.

 Juillet 2000 * Sylvain Meynier
