Les premiers modèles (1990 ?) étaient dotés d'une électronique typiquement russe, comme ci-dessous. Cependant par la suite (1992), ces appareils furent équipés, dixit la notice, "d'une électronique fabriquée par la firme française EFCO, sur la base d'un microprocesseur à monocristal de haute performance Motorola"

Incroyable ! Les appareils à exposition automatique semble donc être à la limite des capacités techniques de la firme KMZ, qui se voit contrainte de recourir à une électronique de fabrication purement occidentale !!!

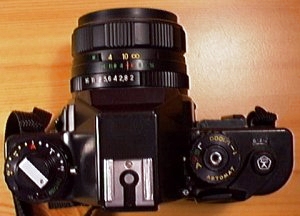

Vu de dessus, l'appareil a des lignes assez classiques. Remarquez le logo "CCCP" sur le levier d'armement.

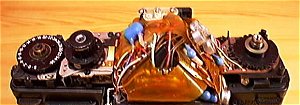

Le couvercle supérieur est ici déposé. De G. à D. : Compte-vue, sélecteur de mode, prisme et circuits souples, axe de rembobinage.

Regardez bien, vous ne rêvez pas: il s'agit bien de circuits souples ET de composants CMS !!! Les boitiers sont normalisés mais les marquages sont en cyrillique.

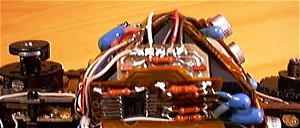

Gros plan sur les circuits, on aperçoit ici des condensateurs type tantale (en bleu) et des potentiomètres miniatures.

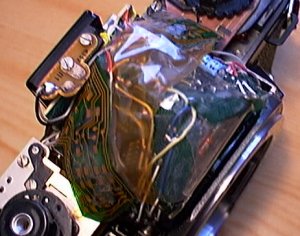

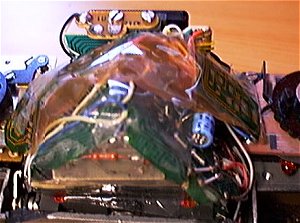

Sur cette version, l'électronique française est réalisée sur un circuit souple normal, avec des composants CMS normaux !!! L'électronique russe a presque complètement disparu, à part quelques rares composants, comme cette résistance rouge à  la base du prisme....

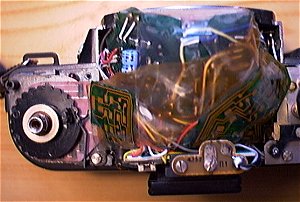

Le reste de l'appareil est strictement identique à la version antérieure. On aperçoit le fameux microprocesseur Motorola sous le circuit souple, à gauche des 2 fils jaunes...

Figurez-vous que tous ces bouts d'adhésifs qui maintiennent les circuits sont d'origine...


13 Mai 1999 * Sylvain Meynier
