Ce sympatique petit poste ressemble très fort au Mini-star 416, mis à part qu'il est un peu plus profond. La couleur est la même, la façade ressemble mais est dépourvue de la vitre plastique (ce qui n'est pas dommage). L'arrangement interne est presque le même que pour le Mini-star.

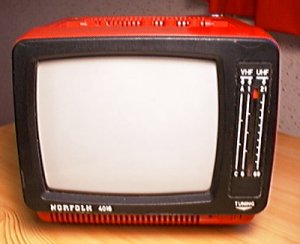

Norfolk 4016

Le panneau de commandes sur le dessus. Il manque ici la poignée.

A l'arrière, toujours la prise d'alimentation mixte 220 V - 12V.

Sur le dessous, le numéro de série collé sur la structure interne est visible à travers une petite vitre. Il y a également des trappes de visite clipsées donnant accès à différents réglages.

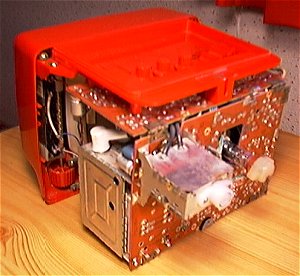

Comme sur le MS416, les cartes sont montées sur charnières.

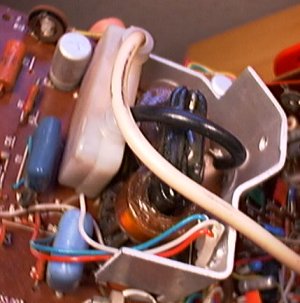

Vue du transformateur HT et de son mutiplicateur de tension (boîte blanche)

Voici une grande photo ;-) Admirez la forme du condensateur bleu C10 au centre. A la verticale de C10 se trouvent 2 jolis transistors jaunes. A gauche, le circuit intégré se trouvant sous les fils jaune et rouge est d'origine est-allemande, comme le montre le logo rond qu'il porte. En bas à droite, en bleu, les poussoirs de sélection des gammes d'ondes.

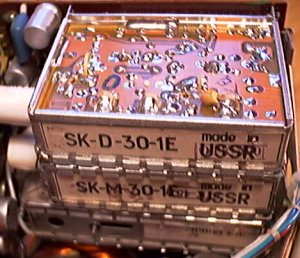

Les tuners.

L'alimentation est également logée au fond du capot.

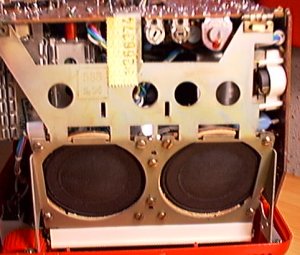

Le dessous, avec les 2 haut-parleurs et le numéro de série ici clairement visible.

Octobre 2000 * Sylvain Meynier
