Commençons le dépiautage. Dévisser les 2 vis de l'interface ligne, déconnecter les câbles. Retirer la carte de son carter.
Commençons le dépiautage. Dévisser les 2 vis de
l'interface
ligne, déconnecter les câbles. Retirer la carte de son
carter.
Remarquez le module Toyocom à la forme bizarre... Et les
multiples protections près du bornier de la ligne: fusibles,
selfs, éclateur à gaz.
Ensuite le panneau de commande, lui aussi fixé par 2 vis sur sa
face inférieure.
Retirer les nombreuses vis maintenant les circuits imprimés.
Gros plan sur les leds, de 3 mm à boîtier translucide
teinté.
Nous pouvons maintenant déposer le capotage supérieur.
Retirer
d'abord le couvercle fixé au-dessus de la tête
d'impression, 2
vis. Puis 6 vis pour le capot (4 à l'arrière face
inférieur, 2
à l'avant face supérieure). Déposer en passant la
tête
d'impression.
Voici tous les engrenages du système d'entraînement du
scanner.
Le moteur est ici à droite.
Dégager les faisceaux de câbles
et le
volet du scanner de documents.
Défaire le circlips pour enfn dégager toute la partie
supérieure
de l'appareil. Couper au passage les fils qui se débranchent pas
facilement :O)

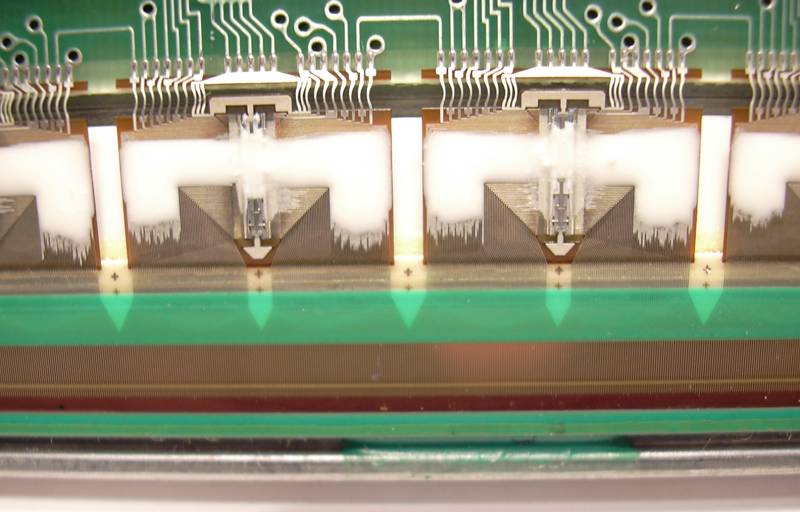

Gros plans sur les étiquettes de la tête thermique...
Et ici, quelques un des nombreux circuits c-mos commandant
chacune des resistances chauffrantes d'impression.
La face inférieure de... la partie supérieure. La partie
moulée
contient les miroirs du scanner.
Commencer par enlever pignons, courroies, paliers en bronze.
Puis les différents couvercles et arbres d'entraînement.
Déposer le module CCD et son circuit
annexe, le moteur, la bande lumineuse
Après il ne reste plus que de la ferraille et quelques miroirs,
je vous fais grâce du détail du dépiautage.
Voici le module CCD du scanner ouvert, et sa petite carte
de contrôle.
Gros plan sur le CCD linéaire... c'est pas du 12 mega-pixels
ça
!
21 octobre 2004 * Sylvain Meynier
