Démontage du module CCD et de l'objectif.


1- Déposer les circuits se trouvant sur les faces gauche, droite et la face intérieure.

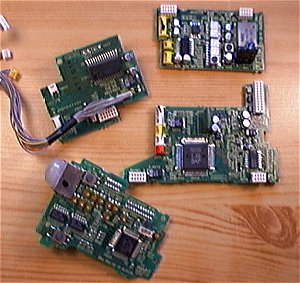

Oh qu'ils sont mignons, ces petits circuits :-)

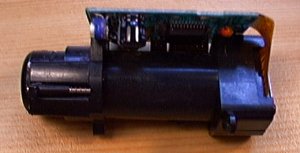

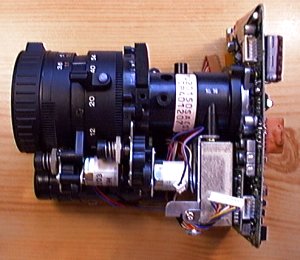

On aperçoit mieux l'objectif, les moteurs qui lui donnent vie, et sa fixation sur la platine CCD.


2- Déposer le module blindé et sa fixation.

3- désolidariser la platine ccd de l'objectif. Déposer le cadre avec le filtre IR pour obserser le capteur CCD.

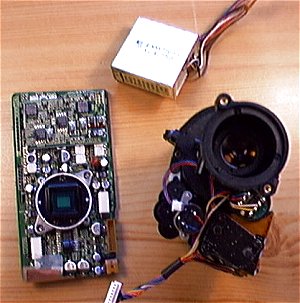

A gauche, la platine CCD, on aperçoit le capteur, le filtre IR, la bride de fixation. A droite, l'objectif vu de l'arrière, avec les moteurs de zoom et map, et le galvanomètre commandant le diaphragme.

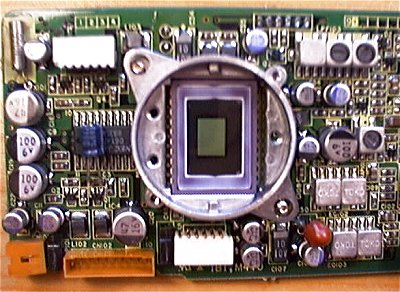

Gros plan sur le CCD.


4- Déposer de l'objectif le module du récepteur autofocus.

Ce module comporte un jeu de lentilles asservi avec la bague de MAP de l'objectif. Il contient un capteur CCD linéaire.

Au fond, le capteur CCD linéaire de l'autofocus. Les mêmes types de capteurs sont mis en oeuvre sur les appareils photos autofocus.


5- déposer les bloc moteurs, et séparer les deux parties de l'objectif, pour observer le diaphragme, et les jeux de lentilles.

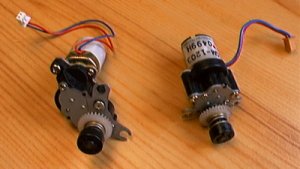

Les minuscules moteurs qui actionnent l'objectif. Ils sont équipés de démultiplicateurs.

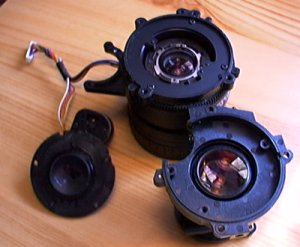

Les différentes parties de l'objectif.


6- Déposer le groupe de lentilles se trouvant dans le cylindre arrière.

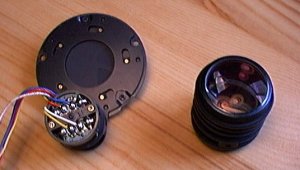

Gros plan sur le diagphragme et son moteur, et à droite le groupe de lentilles arrière.


7- Déposer la lentille plaquée contre le diaphragme. sur la partie zoom, déposer l'anneau caoutchouc de la bague de MAP, ainsi que le film autocollant. Ceci permet de déclipser et déposer le groupe de lentilles frontales.

Voici les lamelles métalliques du diaphragme. Remarquez qu'elles ne sont pas toutes de la même forme !

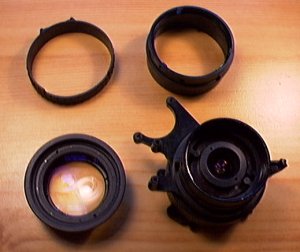

A gauche, le jeu de lentilles frontal. A droite, l'on aperçoit l'une des lentilles mobiles.


8- Déposer les vis sur les pourtour et à l'arrière du zoom, afin de terminer le démontage de celui-ci.

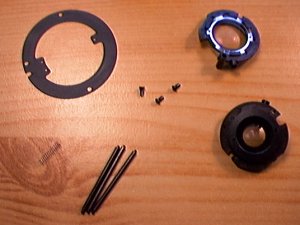

Voici les lentilles mobiles.

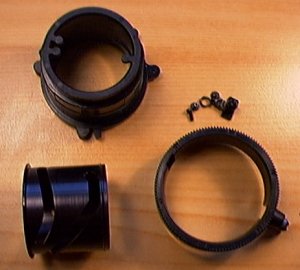

A gauche, le tambour en alu comportant les rails de guidage des groupes mobiles.


Suite


 Juillet 2000 * Sylvain Meynier
