Bon, en matière d'oscillos russes, il y a les Torg C1-90 et 94. Vous savez ces petits oscillos de base, simples à utiliser, portables, économiques... Et bien ce C1-99 est tout le contraire ! Il est gros, compliqué, et prévu pour les "professionnels", dans le cas présent d'ailleurs pour les ateliers d'électronique de la NVA.

Son histoire ? Il fut fabriqué en 1987, et affecté immédiatement à la NVA. Il a servi jusqu'au moment où... la NVA a été supprimée, en même temps que l'Allemagne de l'Est... Il fut sorti officiellement de stock en 1990. Ensuite, je ne sais pas trop, jusqu'en 2002 où il m'a été vendu par le spécialiste de la mesure soviétique,
Henrik Eilers. A un tout petit prix, car entre temps il est tombé en panne: il souffre d'un "150V netzstrafo defekt". En tout cas voilà un fort bel exemple de ce que les soviétiques savaient faire en matière d'électronique haut de gamme ! Cet appareil contient des spécimens de composant soviétiques, jusque là inconnus de moi !!! avec la kyrielle de logos qui vont avec... il va de soit que ces pages seront dotées de toutes les photos nécessaires !


Comme vous pouvez le voir, le C1-99 se distingue par un nombre élevé de boutons. En plus des sélecteurs rotatifs et des potars habituels, viennent se greffer une quarantaine de boutons poussoirs, dont la fonction reste inconnue pour certains !


Il y a peu d'infos disponibles concernant cet appareil, voici tout ce que je sais:




Regardons de plus près la façade:

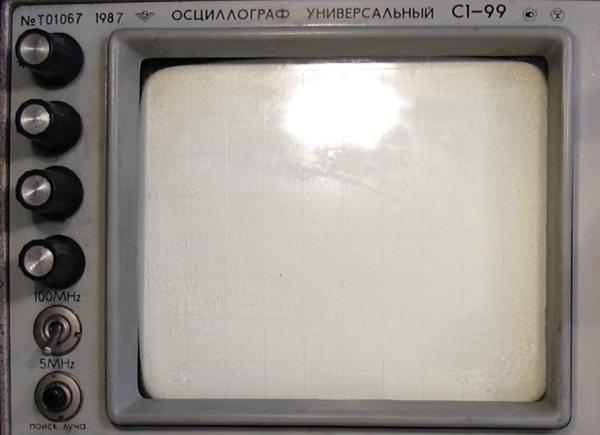

Au dessus de l'écran numéro de série, année de construction, logo du constructeur, sigles Qualité de l'URSS.
A gauche, les réglages focus, luminosité du spot et de l'éclairage du réticule.
Egalement un commutateur pour calibre 5MHz et 100 MHz !

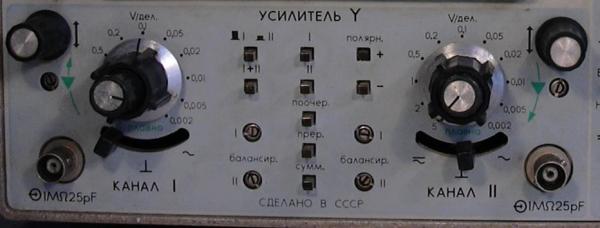

Sous l'écran entrées des canaux Y avec les trucs habituels: réglage de calibre, mode ac-dc, etc.

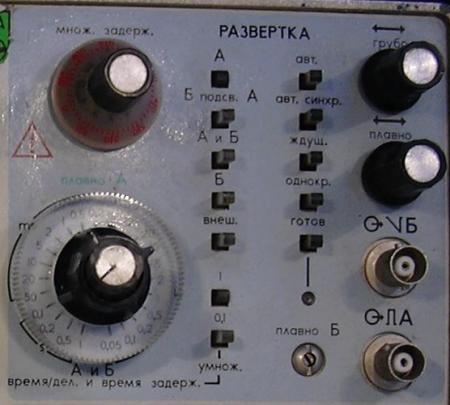

C'est au niveau de la base de temps que ça se corse.
En plus du réglage de la vitesse de balayage, on a un bouton vernier, des sorties de signal et des poussoirs permettant de choisir entre un truc A et un truc B....



...qui apparemment sont commandés d'ici.

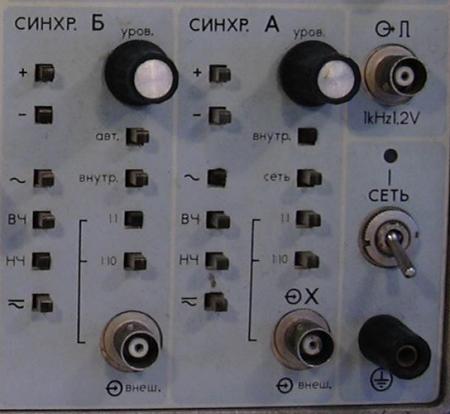

Je dirais qu'il doit s'agir du suivi de signal et des synchros de balayage, puisqu'il y a entre autres un bouton poussoir "réseau".
Et encore des sorties de signal. Bon la BNC de droite doit donner un signal de référence, les autres je ne sais pas !
Je n'avais jamais vu un oscillo avec plus de sorties que d'entrées !!!


Voici ce q'il y a à voir sur les autres cotés du C1-99:

Attestation de sortie de stock de la NVA.

Désignation de l'appareil sur le flan droit et matricule de la NVA.

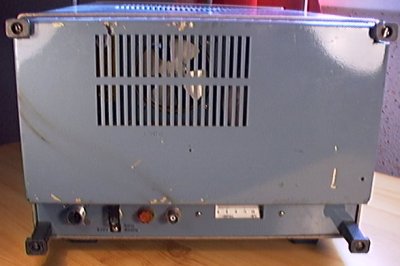

Face arrière, avec couvercle rapporté, ventilateur.
Et prise d'arrivée du secteur, sélecteur 115-220 volts sécurisé, fusible, BNC de sortie "Z", et surtout...
indachron au mercure indicant le temps de fonctionnement !
Sa portée maximale est de 2500 heures, l'index se trouve à 1800 heures.




ATTENTION

En cliquant ici-dessous vous risquez de vous retrouver confronté à des pages explicites concernant le contenu du C1-99. Les photographies d'électronique soviétique que vous allez voir sont réservées à un public averti.

Oui, je me sens apte à voir l'intérieur du C1-99 et je continue.

Non, je ne supporterai pas de voir tous ces circuits à découvert.


Juin 2002 * Sylvain Meynier
